Persluchtketels

Persluchtopslag en stabiele flow voor een betrouwbaar persluchtsysteem

Voor advies op maat! Neem contact met ons op

Een persluchtketel speelt een belangrijke rol in uw persluchtsysteem. Naast de functie van luchtopslag vangt een ketel ook instabiele piekmomenten van persluchtverbruik op en voorkomt onnodig opstarten van uw compressor. Wat zowel voor een besparing in energie- en onderhoudskosten zorgt. Daarnaast heeft een persluchtketel ook een condenserende werking, doordat de opgewarmde perslucht nat uit slaat tegen de koude wand van de tank. Dit is te vergelijken met kokend water in de keuken en ramen die hierdoor beslaan. Deze losse ketels kunnen worden aangesloten op iedere persluchtinstallatie.

Hoogwaardig drukvat voor perslucht

Ons assortiment bestaat uit in- en uitwendig thermisch verzinkte ketels, met een prima prijs-kwaliteit verhouding. De volgens alle vereisten en procedures gelaste drukvaten worden gedompeld in een bad van vloeibare zink. Dit zorgt voor volledige bescherming van het staal en gaat corrosie tegen. Ze zijn worden vervaardigd volgens E.G. richtlijn 2014/29/EU.

  • In horizontale of verticale uitvoering
  • Variërende inhoud van 50 tot en met 5000 liter
  • Werkdruk van 11 of 16 bar

Standaard worden onze persluchtketels compleet met appendages geleverd, tenzij anders wordt gevraagd. In de set zitten veiligheidsventiel, manometer, kogelkranen voor de aanlsluiting en aftap voor condensaatafvoer.  Afwijkende appendages kunnen wij altijd samen met u op maat afstemmen. Neem hiervoor contact met ons op

Ketelcertificering

Standaard leveren wij ketels die CE/PED gecertificeerd zijn. Normaal gesproken wordt dit binnen Nederland en Europa probleemloos geaccepteerd.

Mocht u projecten hebben  waar een andere keurmerk gevraagd wordt. Zoals bijvoorbeeld ASME, CM/SQL voor China en AD-2000 voor Australië., laat het ons weten. Wij helpen u hier graag mee.

Hoe bepaal je de tankinhoud voor een compressorinstallatie?

Er is een ongeschreven regel dat de inhoud van een persluchtketel een derde tot een vierde moet zijn van de totale capaciteit aan perslucht die er wordt geleverd. Als voorbeeld: een compressor van 7,5 kW (10 pk) levert gemiddeld 1000 liter per minuut, dan is een ketel met een inhoud van tenminste 250 liter vereist. Bij compressoren met een voorgemonteerd tank, wordt hier automatisch rekening mee gehouden.

Natuurlijk zijn er voldoende redenen om hiervan af te wijken: ruimtegebrek, de wens tot bufferen, overdruk creëren, etc. Het is wel zaak om technisch te zien dat je de rekening houdt met de werking van de compressor. Als je bij bovengenoemde compressor een drukvat van 50 liter neer zou zetten, dan zal deze steeds zeer kortstondig lopen en veel start-stops creëren wat niet goed is voor zowel de compressor als de elektromotor.

Nog steeds niet zeker welke persluchtketel u zou moeten kiezen? Onze experts geven u graag het juiste advies: Neem contact op en we zullen al uw vragen zo snel mogelijk beantwoorden.

Hoe bepaal je de tankinhoud voor een compressorinstallatie?

Er is een ongeschreven regel dat de inhoud van een persluchtketel een derde tot een vierde moet zijn van de totale capaciteit aan perslucht die er wordt geleverd. Als voorbeeld: een compressor van 7,5 kW (10 pk) levert gemiddeld 1000 liter per minuut, dan is een ketel met een inhoud van tenminste 250 liter vereist. Bij compressoren met een voorgemonteerd tank, wordt hier automatisch rekening mee gehouden.

Natuurlijk zijn er voldoende redenen om hiervan af te wijken: ruimtegebrek, de wens tot bufferen, overdruk creëren, etc. Het is wel zaak om technisch te zien dat je de rekening houdt met de werking van de compressor. Als je bij bovengenoemde compressor een drukvat van 50 liter neer zou zetten, dan zal deze steeds zeer kortstondig lopen en veel start-stops creëren wat niet goed is voor zowel de compressor als de elektromotor.

Nog steeds niet zeker welke persluchtketel u zou moeten kiezen? Onze experts geven u graag het juiste advies: Neem contact op en we zullen al uw vragen zo snel mogelijk beantwoorden.

Bekijk onze brochure

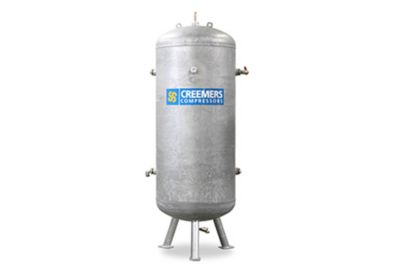

Verticale persluchtketels

Artikelnummer Ketelinhoud bar aansluiting doorsnede
(mm)
hoogte
(mm)
gewicht
(kg)
6014350 50 liter 11 1/2 306 929 20
6014360 50 liter 16 1/2 306 929 23
6015350 100 liter 11 3/4 370 1231 30
6015360 100 liter 16 3/4 370 1231 35
6016350 150 liter 11 1 396 1430 43
6016360 150 liter 16 1 396 1430 48
6017360 270 liter 11 1 500 1648 68
6018350 270 liter 16 1 500 1648 87
6018350 500 liter 11 2 600 2055 112
6018360 500 liter 16 2 600 1648 164
6019350 900 liter 11 2 800 2140 172
6019650 1000 liter 16 2 800 2350 308
6019750 1500 liter 12 2 1000 2305 306
6019760 1500 liter 16 2 1000 2305 458
6018932 2000 liter 12 2 1100 2490 387
op aanvraag 2000 liter 16 2 1000 2740 539
op aanvraag 3000 liter
op aanvraag 5000 liter

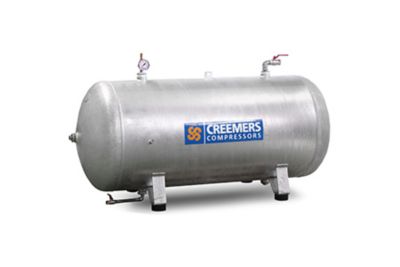

Horizontale persluchtketels

Artikelnummer Ketelinhoud bar aansluiting doorsnede
(mm)
lengte
(mm)
gewicht
 (kg)
6004350 50 liter 11 1/2 306 784 20
6004360 50 liter 16 1 306 784 23
6005350 100 liter 11 2 370 800 30
6005360 100 liter 16 2 370 1016 35
6006350 150 liter 11 2 396 1240 43
6006360 150 liter 16 2 396 1240 48
6007350 270 liter 11 2 500 1458 68
6007360 270 liter 16 2 500 1484 87
6008350 500 liter 11 2 600 1902 112
6008360 500 liter 16 2 600 1902 164
6009450 900 liter 11 2 800 1980 172
6009650 1000 liter 16 2 800 2350 308
op aanvraag 1500 liter 12 2 1000 2135 306
op aanvraag 1500 liter 16 2 1000 2135 458
6009832 2000 liter 12 2 1100 2252 387
op aanvraag 2000 liter 16 2 1000 2570 539
op aanvraag 3000 liter
op aanvraag 5000 liter

Veelzijdigheid aan volumen

Persluchtketels standaard variërend van 50 tot 5000 liter maar grotere en kleinere modellen zijn op aanvraag zeker ook leverbaar. De uitvoering is horizontaal of verticaal. Standaard werkdrukken zijn 11 en 16 bar, maar ook hier zijn afwijkende werkdrukken op aanvraag leverbaar.

Type vessels

Ons hoofdprogramma bestaat uit in- en uitwendig gegalvaniseerde ketels, met name vanwege een prima prijs-kwaliteit verhouding. De volgens alle vereisten en procedures gelaste tanks worden gedompeld in een bad van vloeibare zink. Dit zorgt voor volledige bescherming van het staal en gaat corrosie tegen. Soms past esthetisch een in een bepaalde RAL-kleur gespoten tank beter. Ook daarin kunnen wij voorzien. Tot slot kunnen wij u ook vitroflex ketels leveren: ketels behandeld met glazen glazuur en gebakken tot 850 graden celcius, waardoor ze weerstand bieden tegen water en stoom.

Ketelcertificering

Standaard leveren wij ketels die CE/PED gecertificeerd zijn. Normaal gesproken wordt dit binnen Nederland en Europa probleemloos geaccepteerd. Mocht u exportprojecten hebben, waar een andere keur gevraagd wordt als bijvoorbeeld ASME, CM/SQL voor China en AD-2000 voor Australië.

Appendages

Tenzij anders gevraagd leveren wij al onze tanks met complete appendagesets,, waarbij een veerveiligheid, manometer en kogelkranen voor de persluchtaansluiting en condensaatafvoer standaard zijn. Afwijkende appendages kunnen wij altijd samen met u op maat afstemmen.
